【IGBT解读】英飞凌DD1600S33HE4 IHM-B模块：高功率密度与可靠性的完美结合
2025.05.09
DD1600S33HE4 IHM-B模块
在工业电力电子领域，高效、可靠的功率模块是系统稳定运行的核心。英飞凌（Infineon）全新推出的 DD1600S33HE4 IHM-B模块，以其卓越的电气性能和坚固的机械设计，为中高压应用场景提供了更优解决方案！

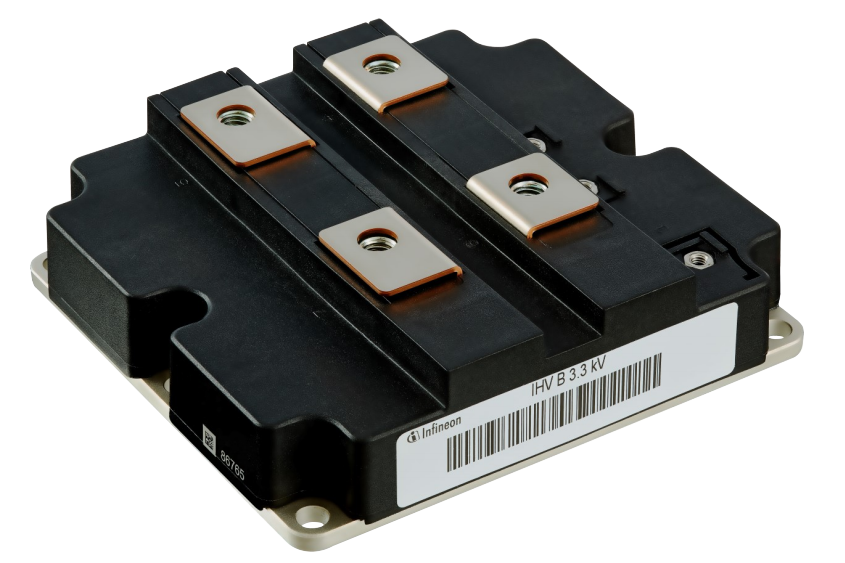

产品外观图
核心亮点
超高电压与大电流能力
反向重复峰值电压3300V，连续正向直流电1600A(峰值可达3200A)，满足中高压变流器、牵引系统等严苛需求。
低开关损耗与高直流稳定性，显著提升系统效率。
创新材料与封装技术
采用碳化硅铝(AISIC)基板，耐高温循环能力强，延长模块寿命。
绝缘基板设计，爬电距离32.2mm，电气间隙19.1mm，安全等级更高。
广泛适用场景
中压变流器、电机传动、风力发电机、UPS系统等领域的理想选择。

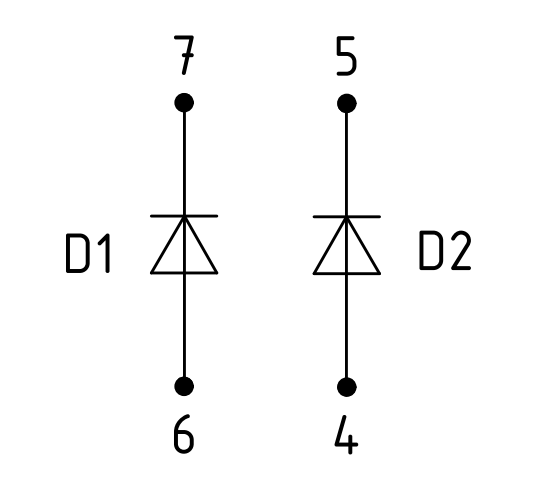

电路拓扑图
关键参数速览
绝缘性能:绝缘测试电压6.0kV(RMS)，局部放电超弧电压2.6kV。
热管理:结-外壳热阻仅20.1K/kW，外壳-散热器热阻8.50 K/kW。
可靠性认证:符合IEC 60747、60749等工业标准，适应-40°C至150°C工作温度。
应用案例
风电变流器:高耐压与低损耗特性，助力风机高效发电。
中工业电机驱动:减少散热压力，提升系统连续运行能力。
为什么选择
DD1600S33HE4？
英飞凌凭借多年技术积累，将功率密度与可靠性完美结合。无论是严苛的工业环境还是高动态负载场景，这款模块都能提供稳定、持久的性能支持。
