【IGBT解读】揭秘工业动力心脏！英飞凌FF400R33KF2C IGBT模块为何成为高功率应用的“扛把子”？
2025.05.14
FF400R33KF2C，中高压IGBT模块
在工业自动化、新能源发电、电动汽车等领域的核心系统中，IGBT模块如同“动力心脏”，承担着电能转换与控制的重任。今天，我们深度解读英飞凌（Infineon）的明星产品——FF400R33KF2C IGBT模块，看看它如何以硬核性能征服高功率场景！

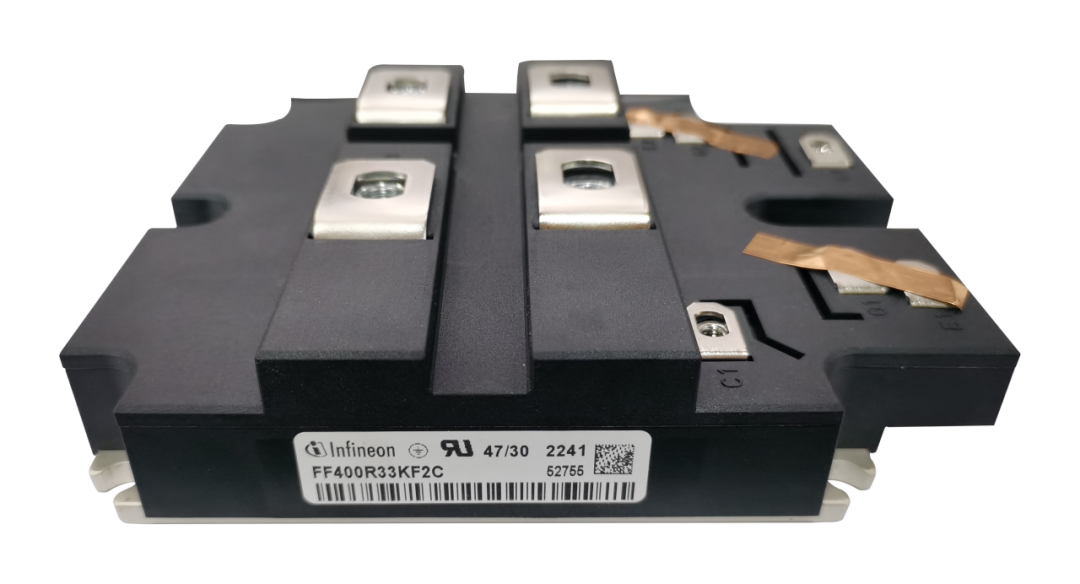

产品外观图
一、硬核参数
3300V高压+800A峰值电流，性能拉满！
超高耐压
集电极-发射极电压达3300V，轻松应对工业级高压需求，如光伏逆变器、电机驱动等场景。
大电流能力
➡ 连续直流电流Ic=400A，Tc=80℃（Ic=660A，Tc=25℃）,满足持续高负载运行；
➡ 重复峰值电流800A，瞬间爆发力强，无惧冲击性负载。
低损耗设计
➡ 饱和电压典型值Vcesat=3.4V，Ic=400A，导通损耗更低；
➡ 开关损耗优化，单脉冲开通损耗仅Eon=470mJ,Tvj=25℃（Eon=730mJ，Tvj=125℃）,高频场景能效更优。
二、可靠性设计
安全与散热双保险
安全防护：
➡ 绝缘测试电压VISOL=6kV，远超常规需求；
➡ 爬电距离与电气间隙均超19.1mm，杜绝高压击穿风险。
散热黑科技：
➡ 结-外壳热阻RthJC=26K/kW，外壳-散热器热阻RthCH=18K/kW，热量传导高效；
➡ 支持-40°C至125°C宽温运行，严寒酷暑稳定输出。

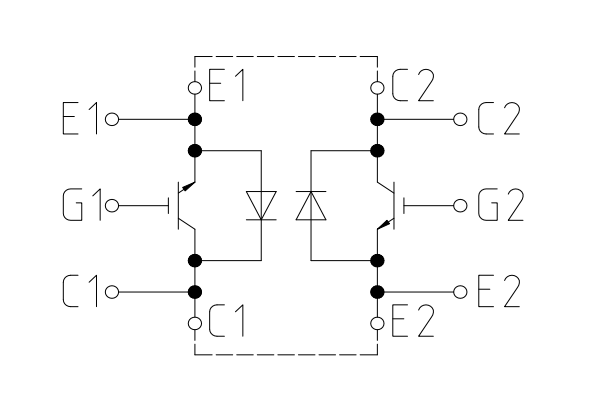

产品拓扑图
三、实测性能
开关速度与动态特性一览
极速响应：
➡ 开通延迟时间tdon=0.28μs，上升时间tr=0.18μs，高频开关游刃有余；
➡ 关断延迟时间tdoff=1.55μs，下降时间tf=0.20μs，精准控制无拖尾。
动态特征曲线：
➡ 输出特性（VCE-IC曲线）显示，在15V栅极电压下，电流随电压线性攀升，高温下仍保持优异线性度；
➡ 开关损耗随电流增加平缓上升，125°C高温下损耗可控，适合长期重载运行。
VCE-IC曲线
四、应用场景
高功率领域的全能选手
工业驱动：
变频器、伺服驱动器，支持大功率电机精准控制；
新能源发电：
光伏逆变器、风电变流器，高效转换可再生能源；
电动汽车：
快充桩、电驱系统，助力高能效动力输出；
轨道交通：
牵引变流器，稳定应对高压高频挑战。
五、结语
FF400R33KF2C凭借高耐压、大电流、低损耗三位一体的性能，已成为工业高功率应用的标杆之选。无论是追求效率的新能源系统，还是苛刻的工业环境，它都能以“稳如泰山”的表现，为设备注入强劲动力！
